Ano ang isang Trommel Screen? Isang Simpleng Gabay Sa Paano Sila Gumagana

Ang pandaigdigang pangangailangan para sa mahusay na pagproseso ng materyal ay humantong sa ebolusyon ng iba't ibang mga teknolohiya sa screening. Sa mga industriya mula sa munisipal na solid waste management hanggang sa malalaking operasyon ng pagmimina, ang kakayahang paghiwalayin ang mga materyales ayon sa laki nang may katumpakan ay kritikal para sa downstream na produktibidad. Kabilang sa mga pinaka-maaasahang tool sa sektor na ito ay ang rotary screening machine, karaniwang kilala bilang ang trommel screen, na nag-aalok ng isang mahusay na alternatibo sa isang karaniwang vibrating screen.

Habang tinitingnan ng mga kumpanya na i-optimize ang kanilang mga linya ng produksyon, ang pag-unawa sa mga mekanikal na bentahe ng iba't ibang separator ay mahalaga. Kung nagpoproseso ka man ng topsoil, compost, o construction debris, ang pagpili sa pagitan ng isang trommel screen , isang tumbler vibrating screen , o isang circular vibrating screen separator ay maaaring makabuluhang makaapekto sa iyong operational overhead at sa kalidad ng iyong huling output.

Ang trommel screen ay isang mechanical screening machine na binubuo ng isang butas-butas na cylindrical drum na karaniwang nakataas sa isang anggulo sa dulo ng feed. Nakakamit ang paghihiwalay ng materyal habang umiikot ang drum, na nagbibigay-daan sa mas maliliit na particle na dumaan sa mga siwang ng screen habang dumadaloy ang malalaking materyales sa dulo ng drum.

Sa komprehensibong gabay na ito, tutuklasin natin ang mga panloob na mekanika, pang-industriya na aplikasyon, at mga madiskarteng benepisyo ng paggamit ng trommel. Ihahambing din namin ang pagganap nito sa isang tradisyunal na vibrating screen at tutulungan kang matukoy kung aling setup ng kagamitan ang pinakaangkop sa iyong mga partikular na kinakailangan sa paghawak ng materyal.

Talaan ng mga Nilalaman

• Ano ang isang Trommel Screen?

• Paano Gumagana ang Mga Screen ng Trommel?

• Kailan Mo Dapat Gumamit ng Trommel Screen?

• Paano Napapahusay ng Mga Screen ng Trommel ang Efficiency

• Isang Tala sa Laki at Setup ng Trommel

• Mga Pananaw sa Industriya: Paghahambing ng Mga Nangungunang Solusyon

Ano ang isang Trommel Screen?

Ang isang trommel screen ay isang umiikot na cylindrical na salaan na ginagamit upang paghiwalayin ang mga materyales batay sa kanilang pisikal na laki, na malawak na kinikilala para sa kakayahang humawak ng mga basa o malagkit na materyales na maaaring makabara sa isang karaniwang vibrating screen.

Teknikal na ikinategorya bilang rotary screen, ang trommel ay binubuo ng isang malaking drum—ang 'trommel'—na binubuo ng ilang butas-butas na plato o mga seksyon ng wire mesh. Hindi tulad ng isang circular vibrating screen separator na gumagamit ng high-frequency agitation upang ilipat ang materyal, ang trommel ay umaasa sa centrifugal force at gravity na nabuo sa pamamagitan ng pag-ikot nito. Ginagawa nitong isang hindi kapani-paniwalang epektibong tool para sa 'scalping' o pag-alis ng mga malalaking contaminant mula sa isang feed stream bago ito sumailalim sa karagdagang pagproseso sa pamamagitan ng isang gyratory screen o fine crusher.

Ang versatility ng trommel ay ang pinakamalaking asset nito. Sa mundo ng pang-industriya na pagsasala, habang ang isang tumbler vibrating screen ay madalas na ginustong para sa napakahusay na dry powders, ang trommel ay napakahusay sa mga mabigat na gawaing kapaligiran. Ito ay madalas na makikita sa mga operasyon ng pagmimina ng ginto, kung saan ginagamit ito sa paghuhugas at paghihiwalay ng mga maasim na graba, at sa mga pasilidad sa pamamahala ng basura kung saan sinisira nito ang mga bag ng basura at pinaghihiwalay ang mga organikong bagay mula sa mga recyclable.

Dahil ang drum ay maaaring lagyan ng iba't ibang laki ng mesh sa magkakasunod na mga seksyon, ang isang makina ay maaaring makagawa ng maraming grado ng produkto nang sabay-sabay. Ang multi-stage na kakayahan sa paghihiwalay ay kadalasang nag-aalis ng pangangailangan para sa pangalawang vibrating screen sa circuit, na pinapasimple ang layout ng halaman at binabawasan ang kabuuang paggamit ng enerhiya ng pasilidad.

Paano Gumagana ang Mga Screen ng Trommel?

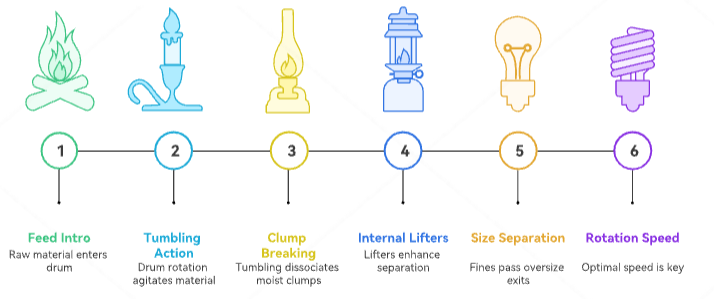

Ang prinsipyo ng pagtatrabaho ng isang trommel screen ay nagsasangkot ng pagpapakain ng hilaw na materyal sa isang umiikot na drum kung saan ang gravity at mechanical tumbling ay nagiging sanhi ng pag-angat at pagbaba ng materyal, na nagpapahintulot sa mas maliliit na particle na mahulog sa mga butas ng screen habang ang napakalaking materyal ay nalalabas sa pinakadulo.

Ang proseso ay nagsisimula sa intake hopper, kung saan ang hilaw na feed ay ipinakilala sa nakataas na dulo ng drum. Habang umiikot ang drum, ang materyal ay patuloy na bumabagsak—isang galaw na katulad ng isang clothes dryer. Ang patuloy na pagkabalisa ay mahalaga; tinitiyak nito na ang bawat butil ay nakakaugnay sa ibabaw ng screen nang maraming beses. Kung ang materyal ay basa-basa, ang pagkilos ng pag-tumbling ay nakakatulong sa paghiwa-hiwalay ng mga kumpol, isang gawain na maaaring mahirapan ng isang high-frequency na vibrating screen dahil sa panganib ng 'pagkabulag' (kung saan ang basang materyal na mga cake ay lumalampas sa mga butas).

Sa loob ng drum, ang iba't ibang mga mekanikal na tampok ay maaaring idagdag upang mapahusay ang pagganap. Halimbawa, ang mga panloob na lifter o 'baffles' ay madalas na hinangin sa loob ng drum upang makatulong na itaas ang materyal nang mas mataas bago ito bumagsak, na nagpapataas ng puwersa ng epekto at higit na tumutulong sa paghihiwalay ng mga malagkit na sangkap. Ito ay isang natatanging mekanikal na kalamangan sa isang pabilog na vibrating screen separator , na pangunahing umaasa sa patayo o elliptical na paggalaw. Habang umiikot ang drum, hinihila ng gravity ang mga multa sa mga aperture papunta sa isang conveyor ng koleksyon sa ibaba, habang ang 'overs' o 'tails' ay naglalakbay sa buong haba ng cylinder.

Ang bilis ng pag-ikot ay isang kritikal na variable sa kung paano gumagana ang mga makinang ito. Kung masyadong mabagal ang pag-ikot ng drum, dumudulas lang ang materyal sa ilalim nang hindi mabisang na-screen. Kung ito ay umiikot nang masyadong mabilis, ang sentripugal na puwersa ay nag-ipit sa materyal sa mga dingding, na pumipigil sa paghihiwalay. Ang mga modernong system ay madalas na gumagamit ng mga variable frequency drive upang mahanap ang 'sweet spot,' tulad ng kung paano ang isang tumbler vibrating screen ay nakatutok sa mga partikular na frequency upang makamit ang gustong stratification ng mga particle.

Kailan Mo Dapat Gumamit ng Trommel Screen?

Dapat kang gumamit ng isang trommel screen kapag ang iyong application ay nagsasangkot ng mataas na moisture content, mga organic na debris, o kapag kailangan mo ng high-volume na 'scalping' phase upang alisin ang malalaking bato at basura mula sa isang pangunahing feed.

Bagama't ang isang vibrating screen ay mahusay para sa tuyo, abrasive na mineral, madalas itong nabigo kapag nahaharap sa 'sticky' na mga feed tulad ng wet compost o clay-heavy soil. Ang trommel ay ang pamantayan ng industriya para sa mga mapanghamong kundisyong ito dahil ang pagkilos ng pag-tumbling ay nagsisilbing mekanismo ng paglilinis sa sarili. Habang bumabagsak ang materyal mula sa tuktok ng drum hanggang sa ibaba, ang epekto ay nakakatulong sa pag-alis ng mesh. Higit pa rito, maraming trommel ang nilagyan ng mga panlabas na brush na umiikot laban sa drum upang i-flick ang anumang dumikit na mga labi, na tinitiyak ang patuloy na throughput na maaaring hindi mapanatili ng isang gyratory screen sa parehong kapaligiran.

Ang isa pang mainam na kaso ng paggamit ay sa pagbawi ng municipal solid waste (MSW). Sa mga pasilidad na ito, ang isang trommel screen ay nagsisilbing unang linya ng depensa. Maaari nitong basagin ang mga bukas na plastic bag at paghiwalayin ang maliliit na organikong basura mula sa malalaking bagay tulad ng karton o mga plastic na lalagyan. Dahil ang trommel ay hindi gaanong sensitibo sa iba't ibang mga rate ng feed kaysa sa isang pabilog na vibrating screen separator , maaari nitong pangasiwaan ang hindi pare-parehong pag-load ng 'surge' na karaniwan sa pagproseso ng basura nang hindi umaapaw o nagiging hindi balanse.

Panghuli, kung ang iyong operasyon ay nangangailangan ng isang mobile na solusyon, ang mga trommels ay kadalasang mas gustong pagpipilian. Ang kanilang mahaba, cylindrical na hugis ay nagbibigay-daan sa kanila na mai-mount sa may gulong o sinusubaybayang chassis nang mas madali kaysa sa isang malawak, multi-deck na vibrating screen . Para sa mga kontratista na lumilipat mula sa site patungo sa site para sa topsoil screening o construction site remediation, ang portability at mabilis na oras ng pag-setup ng isang mobile trommel ay nagbibigay ng isang makabuluhang competitive na kalamangan sa mga stationary screening plant.

Paano Napapahusay ng Mga Screen ng Trommel ang Efficiency

Pinapabuti ng mga Trommel screen ang kahusayan sa pamamagitan ng pagbibigay ng tuloy-tuloy, mataas na kapasidad na proseso ng paghihiwalay na nangangailangan ng mas kaunting maintenance kaysa sa mga vibrating system at gumagawa ng mas malinis na mga end-product sa pamamagitan ng mahusay na pagkilos ng pag-tumbling.

Ang kahusayan ng isang trommel screen ay nasusukat sa pamamagitan ng 'screening effectiveness' nito—ang porsyento ng undersize na materyal na matagumpay na naalis mula sa feed. Dahil ang drum ay nagbibigay ng mas malaking surface area sa mas mahabang distansya kumpara sa isang vibrating screen , ang materyal ay may mas maraming 'dwell time' sa mesh. Tinitiyak nitong tumaas na tagal ng pakikipag-ugnay na kahit na ang pinakamahirap na paghiwalayin na mga multa ay mahuhuli sa huli, na humahantong sa isang mas mataas na kalidad ng 'overs' at isang mas pare-parehong 'multa' na produkto.

Mula sa pananaw sa pagpapanatili, ang pagiging simple ng trommel ay nakakatulong sa pangkalahatang oras ng pag-andar ng halaman. Ang isang circular vibrating screen separator o isang gyratory screen ay umaasa sa mga kumplikadong sira-sira na drive, spring, at bearings na napapailalim sa matinding high-frequency na stress. Sa kaibahan, ang isang trommel ay nagpapatakbo sa mas mababang bilis na may mas kaunting mga gumagalaw na bahagi. Nagreresulta ito sa hindi gaanong pagkapagod sa istruktura at mas mahabang buhay para sa screening media. Kapag binawasan mo ang dalas ng mga screen na 'nabulag' at mga mekanikal na pagkabigo, ang kabuuang gastos sa bawat tonelada ng naprosesong materyal ay makabuluhang bumababa.

Higit pa rito, ang mga trommels ay lubos na mahusay sa materyal na 'pagkuskos'. Sa pagmimina at pinagsama-samang produksyon, ang mga bato ay kadalasang nababalutan ng luad o alikabok. Ang pagkilos ng pag-tumbling sa loob ng drum ay kumikilos tulad ng isang higanteng washing machine, na tinatanggal ang mga kontaminant na ito. Ang paunang paglilinis na hakbang na ito ay gumagawa ng mga kasunod na yugto, gaya ng pinong paggiling o higit pang paghihiwalay ng isang tumbler vibrating screen , na mas mahusay dahil ang feed ay mas malinis at mas pare-pareho.

Isang Tala sa Laki at Setup ng Trommel

Ang pagpili ng tamang laki at pag-setup ng trommel ay nagsasangkot ng pagbabalanse sa diameter ng drum, haba, at bilis ng pag-ikot sa partikular na antas ng density at moisture ng iyong feed material.

Tinutukoy ng diameter ng drum ang kapasidad—mas malawak ang drum, mas maraming materyal ang maaaring iproseso nito kada oras. Gayunpaman, ang haba ng drum ay tumutukoy sa kahusayan. Kung ang drum ay masyadong maikli, ang materyal ay lalabas sa dulo bago ang lahat ng mga multa ay nagkaroon ng pagkakataong mahulog. Madalas itong ikinukumpara ng mga inhinyero sa setup ng isang vibrating screen , kung saan dapat kalkulahin ang lugar ng deck batay sa 'travel rate' ng mga particle. Para sa mga heavy-duty na application, ang paggamit ng reinforced drum ay mahalaga upang maiwasan ang warping sa ilalim ng bigat ng malalaking bato.

Kasama rin sa pag-setup ang pagpili ng tamang screening media. Maaari kang pumili sa pagitan ng woven wire mesh, perforated steel plate, o polyurethane panel. Habang ang isang circular vibrating screen separator ay kadalasang gumagamit ng fine mesh para sa katumpakan, ang isang trommel ay maaaring gumamit ng mabibigat na steel plate sa simula upang mahawakan ang unang epekto ng feed, na lumilipat sa mas pinong mesh sa dulo. Ang staggered setup na ito ay nagbibigay-daan sa makina na magsagawa ng maraming gawain—heavy scalping at fine grading—sa loob ng isang footprint.

Sa wakas, ang anggulo ng pagkahilig ay isang mahalagang parameter ng pag-setup. Karamihan sa mga trommel ay nakatakda sa isang anggulo na 5 hanggang 10 degrees. Ang mas matarik na anggulo ay nagpapataas ng bilis kung saan gumagalaw ang materyal sa drum (tumataas ang kapasidad ngunit bumababa ang kahusayan), habang ang mas mababaw na anggulo ay nagpapanatili ng materyal sa drum na mas mahaba (tumataas ang kahusayan ngunit bumababa ang kapasidad). Kung paanong ang isang tumbler vibrating screen ay nangangailangan ng tumpak na pagsasaayos ng radial at tangential tilt nito, ang isang trommel ay dapat na i-calibrate sa mga partikular na katangian ng daloy ng iyong materyal upang ma-maximize ang ROI.

Buod ng Mga Pangunahing Insight

Ang screen ng trommel ay nananatiling isang kailangang-kailangan na tool sa pandaigdigang industriya ng pagproseso ng materyal. Bagama't ang isang vibrating screen o isang circular vibrating screen separator ay maaaring mag-alok ng mas mataas na katumpakan para sa mga tuyong mineral, ang kakayahan ng trommel na hawakan ang moisture, labanan ang pagkabulag, at magbigay ng aksyon na 'pagkuskos' ay ginagawa itong mas mahusay na pagpipilian para sa basura, compost, at pangunahing pagmimina. Sa pamamagitan ng pag-unawa sa mekanikal na balanse sa pagitan ng bilis ng drum, diameter, at hilig, makakamit ng mga operator ang napakalaking throughput na may medyo mababang gastos sa pagpapanatili. Ginagamit man bilang isang standalone unit o kasabay ng isang tumbler vibrating screen para sa mahusay na pagtatapos, ang trommel ay isang pundasyon ng mahusay na pang-industriyang paghihiwalay.
